从阿尔泰2026发布的Micro/Mini级MIP新品 看当前MIP技术的发展

在LED显示技术持续向微间距、超高清方向演进的今天，MIP（Mini/Micro LED in Package）技术正从一个技术概念迅速转变为产业热点。作为Micro LED显示技术的重要分支，MIP技术的核心理念是先将Mini/Micro LED芯片封装成独立的发光单元，再进行固晶贴装成为显示模组。这一技术路径巧妙地解决了Micro LED芯片直接贴装面临的巨量转移良率、返修难度、产线兼容性等一系列痛点问题。

2026年年初，AET阿尔泰正式发布NX MIP系列新品，以Micro级与Mini级双线布局的战略姿态，宣告MIP技术进入成熟商业化阶段。这不仅是两款新品的震撼亮相，更是MIP赛道上的两台全新价值引擎——Micro级定义极致显示标准，Mini级赋能规模化应用普及，双线齐发助力客户在市场竞争中赢得领先优势，在用户体验中收获持久信赖。

与此同时，利亚德、国星光电、洲明科技、三安光电等产业链龙头企业也纷纷加大MIP技术布局，产能扩张与技术创新同步推进。MIP技术正迎来从高端细分市场向大众消费领域渗透的关键转折点，其发展态势备受行业关注。

MIP，全称Mini/Micro LED in Package，其核心理念是：先把Mini/Micro LED芯片封装成独立的发光单元，再固晶/贴装成为显示模组。与传统SMD等技术最大的不同在于，MIP的核心从"灯珠贴上去"转向了"芯片封进去"。通俗地说，SMD与IMD是"灯珠贴上去"，而MIP是"芯片封进去"。

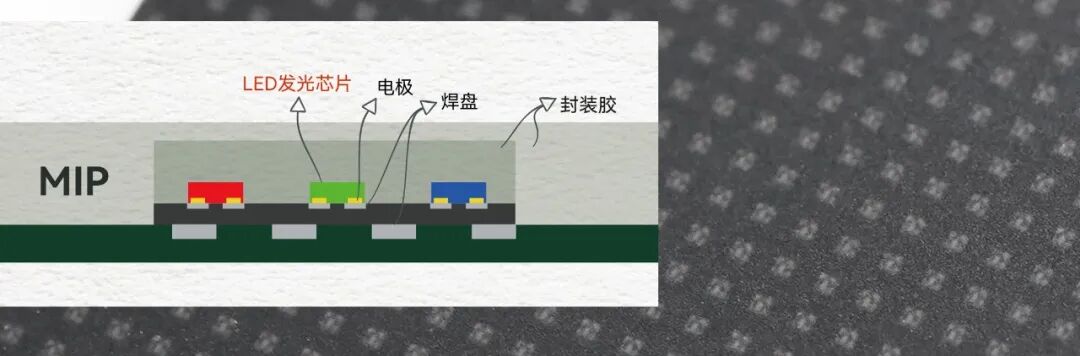

在封装工艺上，MIP采用倒装芯片+固晶焊接的结构，摒弃金线打线工艺，使封装更加紧凑、可靠。这一技术创新不仅提升了显示效果，更为重要的是，它提供了一条通往Micro LED规模化量产的可行路径。

MIP不仅是封装工艺的升级，更是连接现有Mini LED产业体系与未来Micro LED显示的关键技术。目前，在P0.6及以下的超微间距领域，COG、COB等方案受限于巨量转移良率等瓶颈，规模化量产尚存挑战。而MIP通过先进封装制程（蓝宝石LLO + 巨量转移 + RDL），将Micro LED芯片预制成微小封装体，成为目前实现Micro显示稳定量产的先行方案。

根据芯片尺寸与衬底处理工艺的不同，MIP可分为Mini级MIP与Micro级MIP两大技术路径。两者在技术特点、应用场景与商业化进度上存在显著差异：

Mini级MIP采用尺寸介于100μm至300μm、未剥离蓝宝石衬底的Mini LED倒装芯片，通过固晶封装制成MIP封装体。其技术难点集中于前段封装工艺——如何高效、稳定地将Mini芯片封入MIP封装体。

• MIP+GOB封装：显示面防护等级达IP65，芯片受封装体保护，可靠性更高、寿命更长

• 单台整机独立包装：全方位保障产品运输安全，开箱即享品质体验，实现高效部署

• 无线硬连接与热插拔：模组全前维护，电源与信号双重备份可选

• 全场景适配：全面适配会议中心、商业展示、高端零售等规模化应用场景

当芯片尺寸缩小至Micro级（小于100μm）时，若直接用于LED显示模组上，将面临电路连接困难、良率低、芯片可靠性差等问题。且芯片尺寸进一步缩小至100μm时，传统带蓝宝石衬底的圆片研磨减薄制程将变成工艺瓶颈，极容易出现研磨裂片问题，导致芯片良率低于50%，难以实现量产。因此需要引入激光剥离蓝宝石衬底工艺（LLO）。

而Micro级MIP，采用的是剥离蓝宝石衬底的超小尺寸Micro RGB芯片（小于100μm），实现了真正意义上的"芯片级封装"。在封装结构上，Micro级MIP沿用倒装芯片+固晶的方案，通过"预封装"方式，将微米级芯片通过先进封装制程（蓝宝石LLO + 巨量转移 + RDL）整合为结构稳定、尺寸更大的MIP封装体，简化后段制造流程，并解决返修、良率和产线兼容性等痛点。

• "纳米黑"表面处理技术 + 无衬底发光IC设计，黑屏纯净度大幅提升，视觉效果深邃通透

• IP65防护等级：防水、防尘、防磕碰，适应严苛环境

• 无线硬连接、热插拔、全前维护：电源与信号双重备份可选

• 标准分辨率支持：轻松实现2K/4K/8K及以上标准分辨率，支持定制化外观后盖

关于利亚德Hi-Micro高阶MIP技术的详细分析，请参见第五章5.3.1节"利亚德（利晶微）——高阶MiP技术领航者"。

MIP的崛起是全产业链协同发展的结果。上游芯片厂借助Micro LED半导体技术赋能MIP器件研发；中游封装厂推出系列化MIP产品，成为技术创新的中坚力量；巨量转移设备及封装材料的快速迭代，为MIP技术产业化提供关键底层支撑；下游屏厂积极采用MIP技术，持续向微间距、超高清、高画质方向升级。

两者结合趋势增强，例如雷曼光电、中麒光电采用"COB+MIP"双路线并行，探索技术融合的可能性。这种竞合关系推动了整个显示技术生态的健康发展，不同技术在各自优势领域发挥作用，共同促进产业升级。

MIP技术正从商业显示（如大屏电视、广告屏）向车载显示、AR/VR等新兴领域延伸。利亚德、洲明科技等企业已布局车载显示市场，结合AM驱动技术提升产品稳定性。

从Mini级MIP的成熟可靠，到Micro级MIP的极致显示，再到全产业链的协同推进，MIP技术展现出三大核心价值：

1. 技术桥梁价值：MIP是连接现有Mini LED产业体系与未来Micro LED显示的关键技术路径，为Micro LED规模化量产提供了可行方案

2. 产业协同价值：MIP推动了芯片、封装、设备、材料、显示等全产业链的协同创新，加速了产业生态的成熟

3. 场景赋能价值：MIP技术赋能从高端商显到消费级市场的全场景应用，为LED显示打开了更广阔的市场空间

2025年被视为MIP技术商业化元年，头部企业通过产能扩张、技术升级和产业链协同，正推动MIP从高端细分市场向大众消费领域渗透。尽管面临COB竞争和产业链成熟度不足的挑战，但凭借成本下降潜力与场景创新，MIP有望在未来3-5年成为Micro LED显示的主流技术路径。

AET阿尔泰依托集芯片、封装、应用于一体的全产业链优势，率先实现MIP技术的双线量产与商业化落地，NX MIP系列正式启航。利亚德、国星光电等龙头企业也通过持续的技术创新与产能布局，共同推动MIP技术向前发展。以多层次产品矩阵和行业解决方案，极致满足客户多样化需求，MIP技术正与整个产业伙伴共同引领视界全新进化。
