高景说 液晶拼接屏项目如何选择 视频分配器、多屏拼接处理器以及视频矩阵?

发布时间:2023-01-11  浏览人数:已有0 浏览

  高景说 液晶拼接屏项目如何选择 视频分配器、多屏拼接处理器以及视频矩阵?

  液晶拼接屏的行业应用

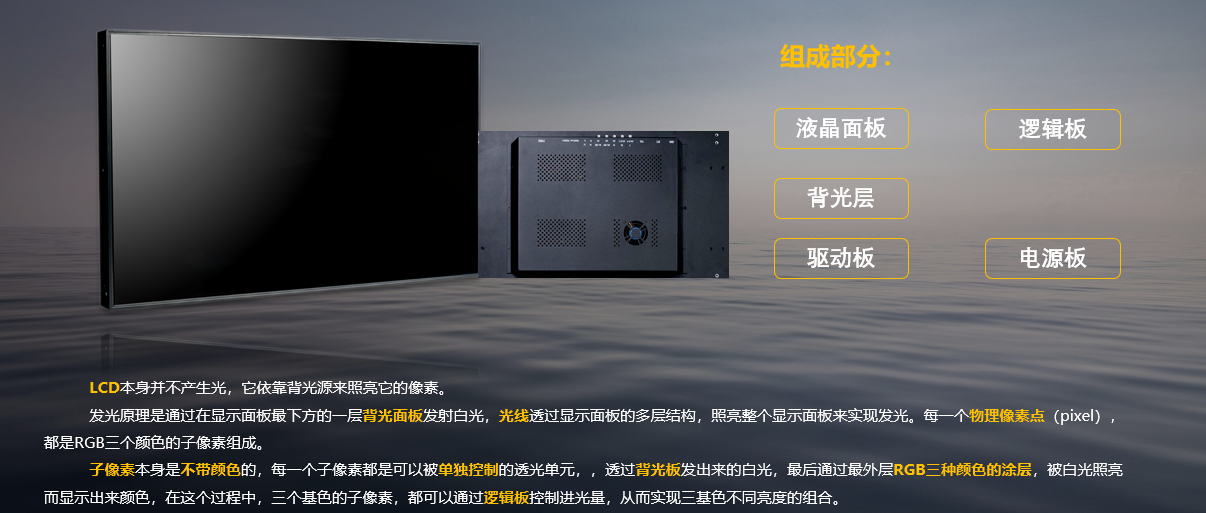

  液晶拼接屏是一种显示分辨率高,可以拼接起来使用的一种显示屏。

  1

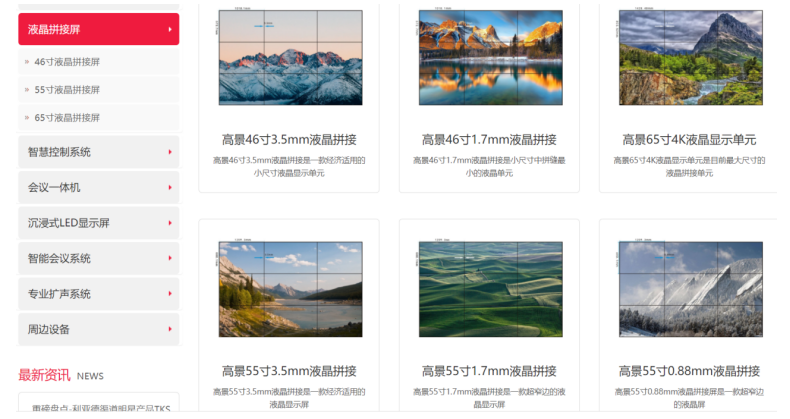

  我们经常看到的尺寸有46英寸、49英寸、55英寸以及65英寸的液晶拼接屏。按照拼接屏拼接后的双边拼缝的大小,又可以划分0.88mm拼缝的、1.7mm拼缝的以及3.5mm拼缝的。经过尺寸和拼缝的组合,就形成了多种规格的液晶拼接屏的规格型号。

  如下图中所示

  QQ浏览器截图20230111091828

  液晶拼接屏优于其分辨率高、可以任意组合,寿命长等特点,现在多用于视频监控、企业宣传显示、会议室等领域。

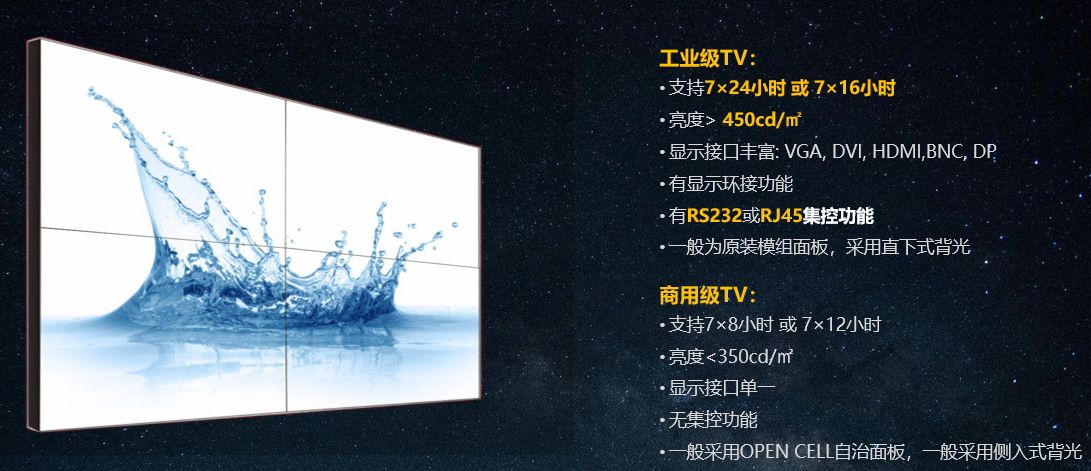

  特别说明,液晶拼接屏和液晶电视有着很大的区别,主要体现在



3

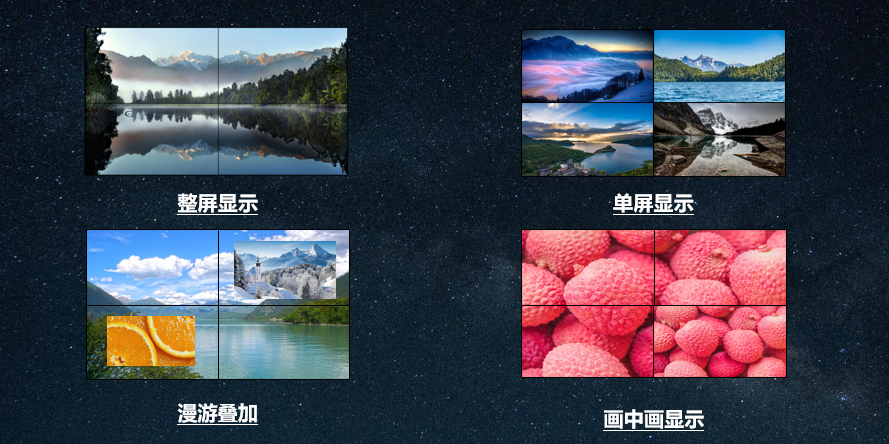

  多种多样的显示方式

  支持多种显示模式,全屏显示、单屏显示、漫游叠加、画中画显示等多种显示布局,确保在超窄拼缝拼接显示完美,打造更多、更强大的视频拼接组合显示方式。



4

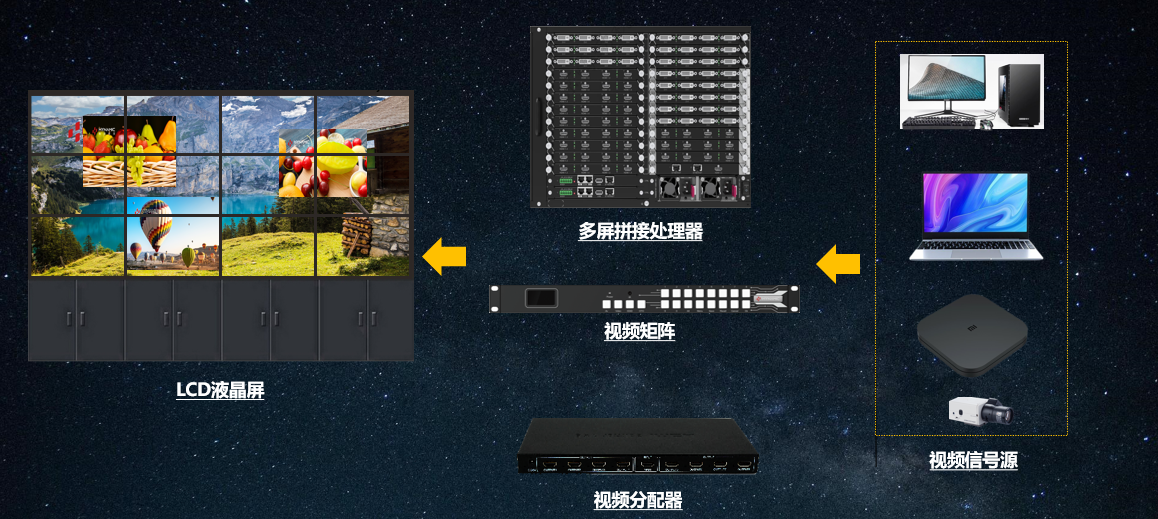

  需要实现以上的显示效果及功能,离不开周边设备的配合。视频分配器(经常是HDMI视频分配器)、视频矩阵(也叫混合矩阵或者视频切换矩阵)、多屏拼接处理器(也称之为多画面拼接处理器、多视频控制器或者拼接处理器)。

  5

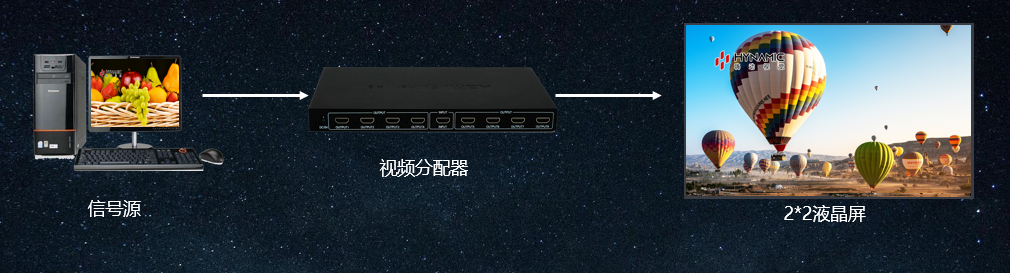

  系统方案之视频分配器

6

  一个视频信号源平均分配成多路视频信号的设备;实现一路视频输入,多路视频输出的功能,除了提供多路独立视频输出外,兼具视频信号放大功能,故也称为视频分配放大器。常见的规格有:1分4、1分8、1分16。

  其优点是,视频分配器成本低。

  其缺点是,只有1路视频源在整个拼接大屏上全屏显示。

  系统方案之视频矩阵

  视频矩阵可以简单理解为是多路输入多路输出的视频分配器,一般常见的有 4路输入4路输出的,8路输入8路输出的以及16路输入16路输出的等等。

  其优点是,实现多个信号在对应的屏幕上独立显示,同时可以利用相应的软件进行切换显示。

  其缺点是,每个视频信号源只能在独立的1个显示单元内显示,无法跨屏显示。

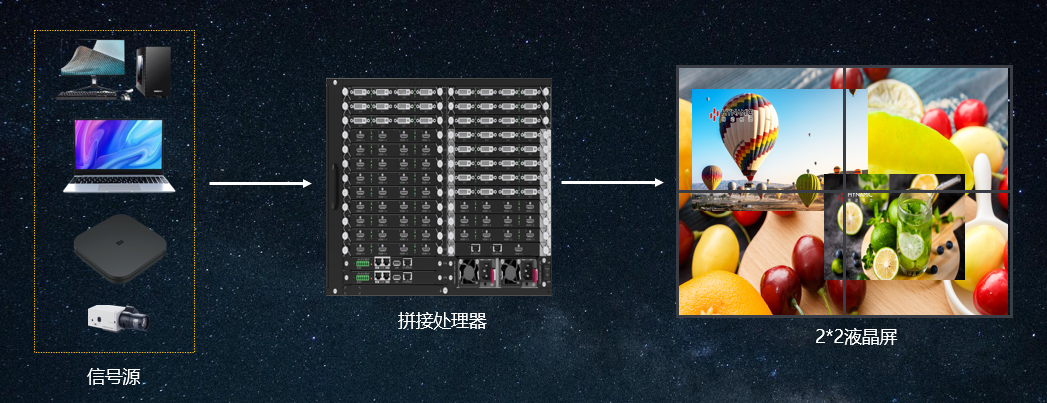

  系统方案之拼接处理器

7

  拼接处理器是一款多种类型信号输入,多种类型信号输出,可以混合搭配的视频信号处理设备。

  液晶拼接显示系统重要的组成之一,实现不同像素的图像在大屏中任意开窗口、画面叠加、信号切换、窗口放大缩小、跨屏漫游显示等功能。

  其优点是,具有视频矩阵、视频分配器的所有功能,且多了画面跨屏显示功能。

  其缺点是,造价比视频矩阵、视频分配器高。

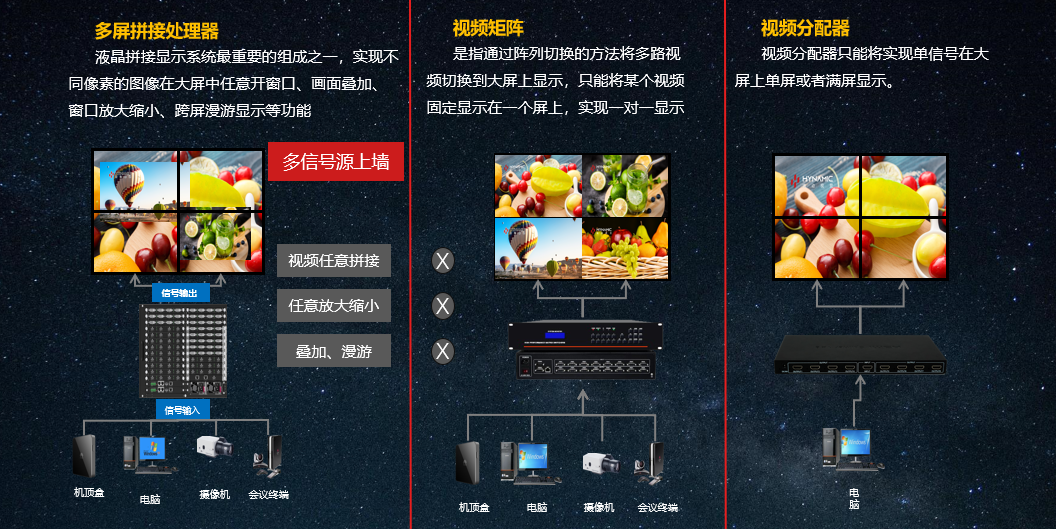

  总结汇总

  为一个项目出具、配置1套合理的、实用的相关设备是满足项目使用,方便操作的基础。通过下图汇总,可以为日后在项目中如何选择合适的设备做了参考。



8
