会议室音频系统架构原理 扩音设备连接布局及优势详解

本次会议室扩音系统采用标准化、规范化音频链路架构，整体设备连接逻辑清晰、层级分明，兼顾系统稳定性、音质纯净度与设备使用寿命。整套系统供电由电源时序器统一管控，音频信号流向为：无线话筒→反馈抑制器→调音台→功放→会议音柱。

本文将结合设备连接方式，详细拆解各设备核心功能、反馈抑制器应用优势及电源时序器的使用价值，为会议室扩音系统运维、调试及升级提供技术依据。

一、整套系统设备连接逻辑概述

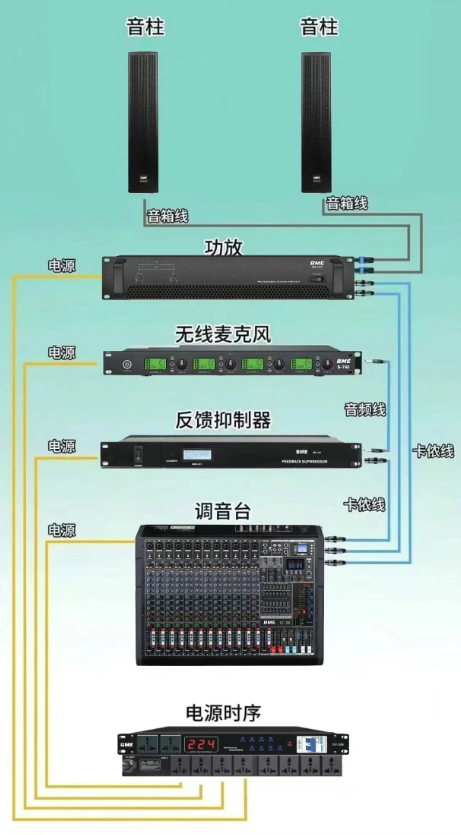

本会议室扩音系统分为供电系统与音频信号传输系统两大板块。供电层面，所有核心扩音设备统一接入电源时序器，实现有序启停、集中管控；音频信号层面，无线话筒拾取人声信号后，先接入反馈抑制器做降噪、防啸叫预处理，优化后的纯净音频信号输入调音台，由调音台完成信号混合、音量调节、音色调校，再将处理后的标准音频信号输出至功放，功放对音频功率进行放大，最终驱动会议音柱发声，完成完整的会议扩音流程，全程链路稳定、信号损耗低。

二、各核心设备详细功能介绍

1. 电源时序器

电源时序器是整套扩音系统的供电核心管控设备，主要为调音台、反馈抑制器、功放、无线话筒主机等重要音频设备提供集中供电服务。其核心功能是按照“前级设备优先启动、后级设备延后启动，关机反向操作”的逻辑，自动控制各路设备电源通断。开机时逐级为前置信号处理设备、调音设备、功率放大设备供电，关机时优先关闭大功率后端设备，最后关闭前端小型设备。同时可有效过滤电网瞬时电压波动、杂波干扰，避免设备启停瞬间产生的冲击电流损坏精密音频设备，解决人工开关机操作失误、设备供电紊乱、电网冲击等问题，全方位保障整套扩音系统供电稳定安全。

2. 无线话筒

无线话筒为会议核心拾音输入设备，无需有线连接，可灵活适配参会人员移动发言、讲台固定发言等多种会议场景。设备通过内置拾音单元实时捕捉现场人声，将声波信号转化为电信号，无线传输至配套接收主机，完成音频信号的采集与初步传输。相较于有线话筒，其灵活性更强、布线简洁，可有效避免会场线路杂乱、人员走动绊线等问题，同时人声拾取清晰、灵敏度适中，适配中小型会议室日常发言、研讨、汇报等场景的拾音需求。

3. 反馈抑制器

反馈抑制器是专业的音频前置处理设备，部署在话筒与调音台之间，是优化会议音质、杜绝扩音故障的核心设备。其主要功能为实时侦测、识别会议现场音频啸叫频点，通过数字算法精准锁定声音反馈回路产生的共振频率，自动进行抑制过滤，阻断音频正反馈循环。同时可过滤环境底噪、轻微电流杂音，优化人声频段，提升声音纯净度，从源头解决会议室话筒拾音啸叫、杂音干扰、声音失真等常见问题，为后续调音台、功放的信号处理提供高质量音频基底。

4. 调音台

调音台是整套扩音系统的音频信号中枢控制器，承担音频信号整合、调节、分配的核心作用。经反馈抑制器优化后的音频信号输入调音台后，设备可完成多路音频信号的混合整合，同时支持单路音量调节、高低音音色调校、声道平衡控制、信号增益微调等精细化操作。此外，调音台可统一管控全场音频节奏，过滤多余杂讯、平衡人声输出音量，避免出现声音忽大忽小、音色浑浊等问题，可根据会议场景、会场大小灵活调整输出效果，保障全场声音均匀、清晰、饱满。

5. 功放（功率放大器）

功放属于音频功率放大设备，是连接调音台与音柱的中间核心设备。调音台输出的音频信号电压弱、功率小，无法直接驱动音柱发声，功放的核心功能就是对微弱的音频电信号进行功率放大，在不改变音频音色、音质的前提下，提升信号驱动能力，将标准音频信号转化为大功率驱动信号，为会议音柱提供充足动力，保障声音能够均匀覆盖整个会议室，同时保证大音量输出下无失真、无破音。

6. 会议音柱

会议音柱是整套扩音系统的终端发声设备，负责将功放传输的大功率音频电信号还原为人耳可识别的声波信号，完成声音输出。会议音柱采用线性发声设计，具备声场覆盖均匀、指向性强、人声还原度高的特点，可适配会议室狭长空间的声场需求，有效避免声场死角、局部音量不均等问题。同时音质清晰、穿透力适中，无尖锐杂音、无低频浑浊，完美适配会议人声传播场景，保障全场参会人员均可清晰听清发言内容。

三、反馈抑制器部署应用的核心优势

本系统将反馈抑制器前置部署在无线话筒与调音台之间，是会议室扩音系统优化的关键设计，相较于常规直连方式，具备多重核心优势，全面提升会议音频体验与系统稳定性。

四、电源时序器统一供电的核心好处

本系统所有核心扩音设备统一接入电源时序器集中供电，摒弃人工单独开关机的操作模式，从供电层面保障整套音频系统稳定运行，是设备长效运维、规避故障的关键配置，核心优势显著。

五、总结

本会议室扩音系统连接方案，采用“时序稳压供电+前置音频优化+中枢信号调控+功率放大输出”的标准化架构，设备层级清晰、信号链路科学。电源时序器保障整套系统供电安全稳定、设备长效耐用；反馈抑制器前置部署，彻底解决会议啸叫、杂音难题，优化音频基底；搭配无线话筒、调音台、功放、会议音柱的协同配合，实现人声拾取纯净、信号处理精准、声场覆盖均匀的扩音效果。整套方案适配常规会议室各类使用场景，操作简单、稳定性强、运维便捷，可完全满足日常会议发言、工作研讨、汇报宣讲等场景的高品质扩音需求。

六、系统核心常见问题解答

为进一步明确本会议室扩音系统连接方案的设计逻辑与核心优势，适配设备调试、运维核查、技术答疑场景，围绕电源时序器使用、反馈抑制器前置连接、整套设备链路架构三大核心要点，整理6组高频专业问答，标准化输出系统核心价值。
